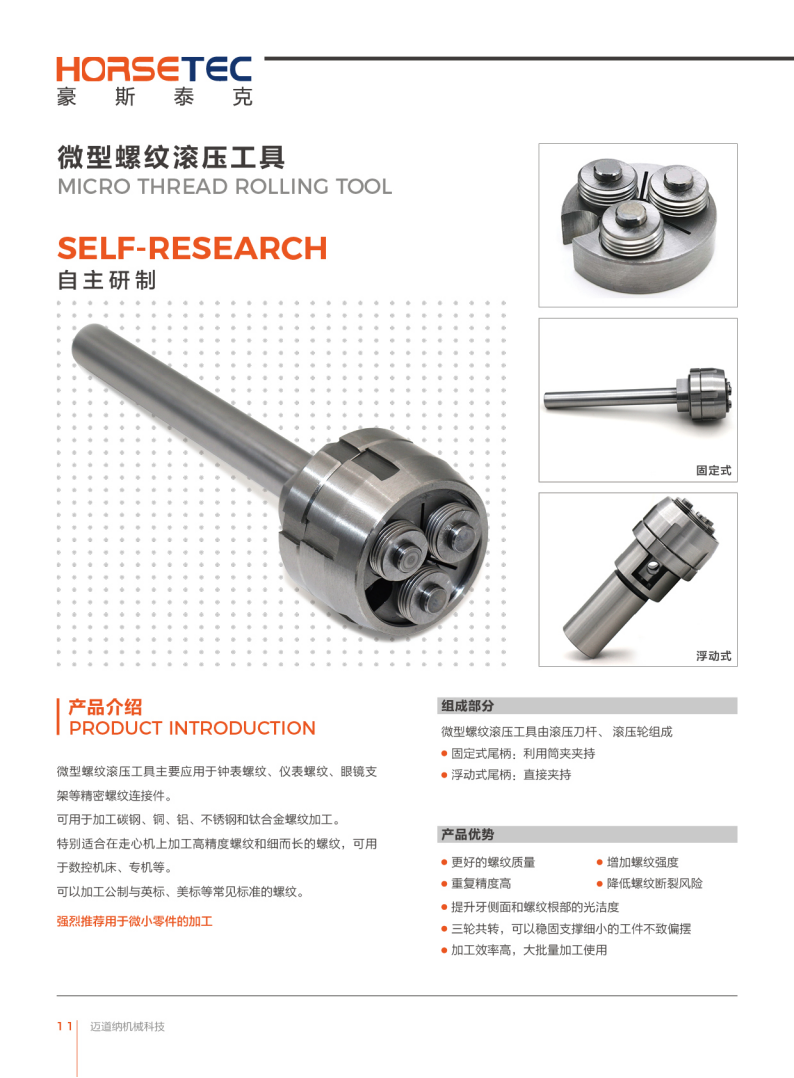

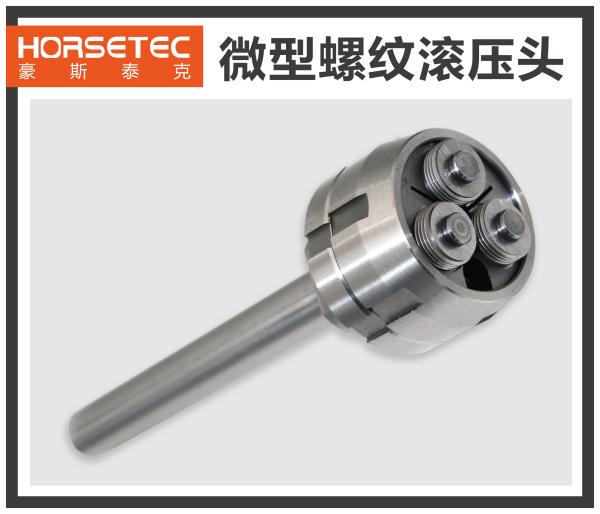

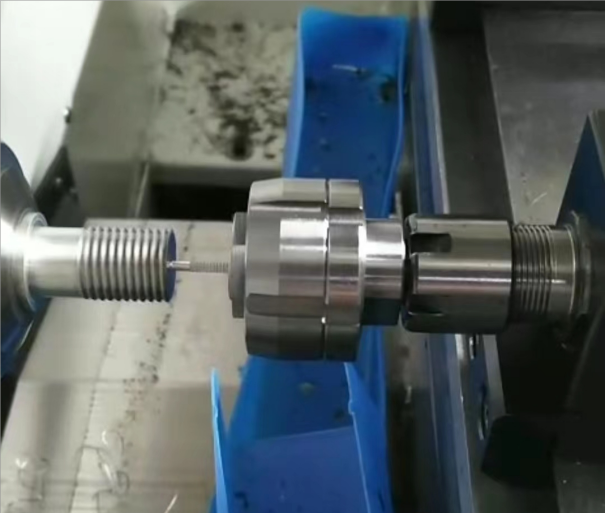

微型螺纹滚压工具

微型螺纹滚压工具: (固定式) +(浮动式); 加工时间:1~2秒 加工范围:M0.6--M8 微型螺纹滚压工具的优点: 更好的螺纹质量 重复精度高 增加螺纹强度 降低螺纹断裂风险 提升牙侧面和螺纹根部的光洁度 三轮共转,可以稳固支撑细小的工件不致偏摆 加工效率高,大批量加工使用, 广泛应用于CNC车床、走心机、专机等, 强烈推荐用于微小零件的加工






   微型螺纹滚压工具

  加工范围:M0.6 ~ M8


1.1 微型螺纹滚压工具组成部分:滚压刀杆 + 滚压轮;

      滚压刀杆有2种类型:

固定式尾柄:利用筒夹夹持

浮动式尾柄:直接夹持

1.2 可以加工公制与英标、美标等常见标准的螺纹;

左旋螺纹 和 右旋螺纹

 特殊螺纹 非标定制

1.3 可以用于数控机床、走心机、专机等;

1.4 可应用于螺纹滚压的被加工材料:

碳钢、黄铜、镍黄铜、不锈钢、钛合金、

20#钢(精度不可调螺纹滚压的基本材料);

不能对铅或合成材料、铸铁或其他容易断裂的材料

进行螺纹滚压;

1.5  成功应用于钟表螺纹、仪表螺纹、眼镜支架螺纹、

航空航天零件等;

1.6 微型螺纹滚压工具的优点:

更好的螺纹质量

重复精度高

增加螺纹强度

降低螺纹断裂风险

提升牙侧面和螺纹根部的光洁度

三轮共转,可以稳固支撑细小的工件不致偏摆

加工效率高,大批量加工使用,

广泛应用于CNC车床、走心机、专机等,

强烈推荐用于微小零件的加工





在以下应用场景,微型螺纹滚压工具尤为适合:


螺纹规格:M0.3-M8

螺纹要求高精度时

螺纹表面粗糙度要求高时

受车削加工的毛刺问题干扰时

进行批量生产时

提高加工效率时

微小零件的加工




2.2.1 R型滚压刀杆:




                                   图片关键词

        命名:

                      - 本体 (1)

                      - 锁紧螺母(2)

              -  螺帽 (3)



    2.2.2 带浮动系统的R型滚压刀杆:



在固定主轴车床或CNC上使用螺纹滚压轮时,必须选用带浮动系统的滚压刀杆。

浮动刀杆可以弥补车床主轴正反转进给的背向间隙。




                     图片关键词

          部件名称:

                                     -  螺杆(7)

                     - 螺钉垫片 (6)

                                                            -      (5)

                     - 衬套 (4)

                      - 轴体 (1)

                     - 锁紧螺母 (2)

              - 螺帽 (3)

   2.2.3 应用于瑞士ESCO机器上的D2GR43 和 D6R型机床用滚压刀杆:

       当滚压轮必须用在D2GR43和D6R型的ESCO机器上时,我们提供对应于每台机器的滚压刀杆。

        a) D2GR43型:

                    - 衬套 (1)

                    - 面板(2)

                      图片关键词

        b)     D6R型:

                   - 面板(1)

             - 螺帽(2)

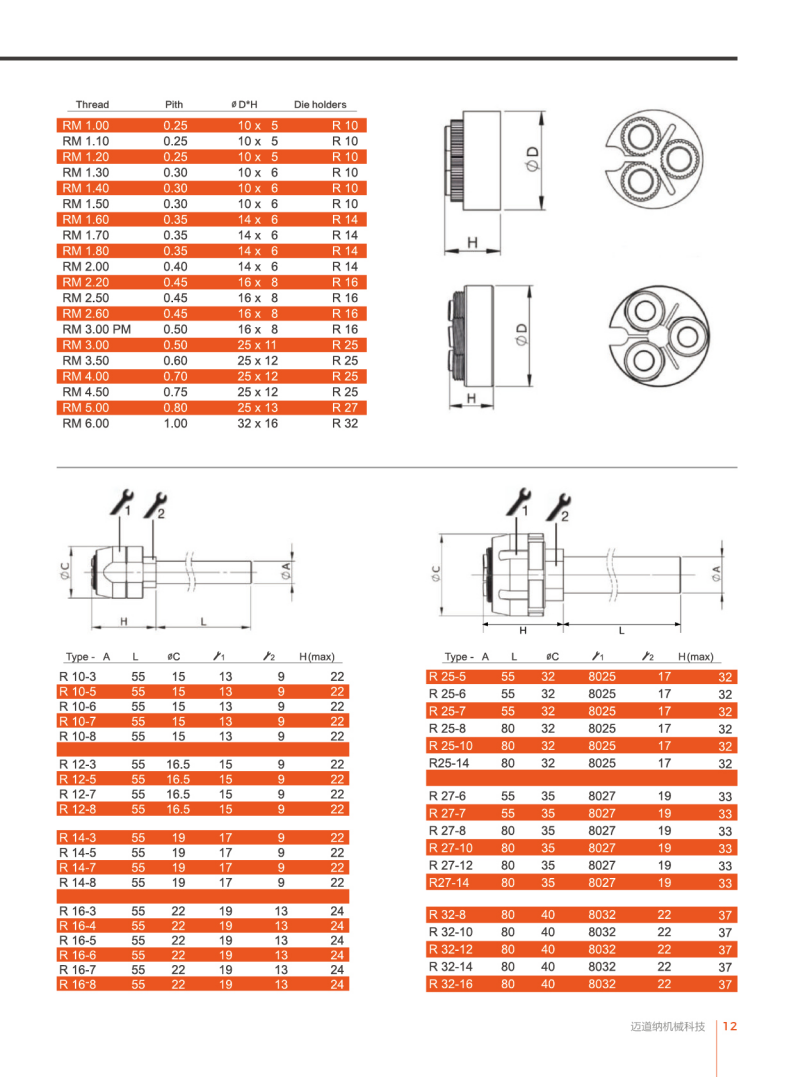

   2.2.4 参考表

    图片关键词




图片关键词


Thread

Pitch

φD*H

Die holders

Thread

Pitch

φD*H

Die holders





M0.30

0.08

6x2

N6

RM0.60

0.15

8x3

R8

M0.35

0.09

6x2

N6

RM0.70

0.175

8x3

R8

M0.40

0.10

6x2

N6

RM0.80

0.20

8x5

R8

M0.50

0.125

6x3

N6

RM0.90

0.225

8x5

R8

M0.60

0.15

6x3

N6

RM1.00

0.25

10x5

R10

M0.70

0.175

6x3

N6

RM1.10

0.25

10x5

R10

M0.80

0.20

8x5

N8

RM1.20

0.25

10x5

R10

M0.90

0.225

8x5

N8

RM1.30

0.30

10x6

R10

M1.00

0.25

8x5

N8

RM1.40

0.30

10x6

R10

M1.10

0.25

8x5

N8

RM1.50

0.30

10x6

R10

M1.20

0.25

8x5

N8

RM1.60

0.35

14x6

R14

M1.30

0.30

8/10x6

N8

RM1.70

0.35

14x6

R14

M1.40

0.30

8/10x6

N8

RM1.80

0.35

14x6

R14

M1.50

0.30

8/10x6

N8

RM2.00

0.40

14x6

R14

M1.60

0.35

12x6

N12

RM2.20

0.45

16x8

R16

M1.70

0.35

12x6

N12

RM2.50

0.45

16x8

R16

M1.80

0.35

12x6

N12

RM2.60

0.45

16x8

R16

M2.00

0.40

12x6

N12

RM3.00PM

0.50

16x8

R16

M2.20

0.45

12/16x8

N12

RM3.00

0.50

25x11

R25

M2.50

0.45

12/16x8

N12

RM3.50

0.60

25x12

R25

M2.60

0.45

12/16x8

N12

RM4.00

0.70

25x12

R25

M3.00PM

0.50

12/16x8

N12

RM4.50

0.75

25x12

R25

M3.00

0.50

22x11

F8

RM5.00

0.80

27x13

R27

M3.50

0.60

22x11

F8

RM6.00

1.00

32x16

R32

M4.00

0.70

22x11

F8

RM8.00

1.25

35x20

R35

M5.00

0.80

25x13

F8





M6.00

1.00

30x16

V10/F 10
